Опалення цехів, гаражів, складів та інших промислових об'єктів

Завдання теплопостачання виробничих приміщень (цехів) — завжди вважалася неординарною. І справа тут не тільки в тому, що, на відміну від житлових і адміністративних будівель, виробничі будівлі завжди створюються під певну й часто унікальну технологію, що вимагає створення у виробничому приміщенні особливих умов по температурі, комфортності, вологості та засміченості внутрішнього повітря.
Не назвеш винятковим і такий випадок, коли в межах одного виробничого приміщення необхідно створити декілька робочих зон з різними умовами комфорту. І, само собою зрозуміло, що практично кожне виробництво пов'язане з жорстким дотриманням нормативних вимог з промислової санітарії, вибухо - та пожежонебезпеки.
Площа будівлі на плані рідко можна позначити тризначним числом. Тисячі, а то й десятки тисяч квадратних метрів підлоги під одним дахом. Вся ця площа заставлена обладнанням, пронизана транспортними, электросиловыми і технологічними комунікаціями. Не може не вражати і висота виробничих приміщень. Вона, як правило, становить, як мінімум, 6-7, а середня — 14-18 метрів. Не є рідкістю висоти в 20 і навіть 24 метри. І це при висоті робочої зони всього в 2 метри, яку і треба обігрівати.
Опалити навіть середня за розмірами виробниче приміщення з допомогою водяній або паровій системи опалення практично неможливо. Десятки кілометрів розподільних трубопроводів впруться у фундаменти технологічного обладнання, перекриють проходи, перетнуться з силовими мережами та мережами управління, розташованими нижче позначки підлоги. Так і гідравлічної стійкості роботи таких мереж досягти дуже важко. Додайте до цього високу щільність блукаючих струмів, характерну для виробничих приміщень, що викликає інтенсивну електрохімічну корозію водяних теплових мереж та мереж конденсатопроводов. Занадто дорого і дуже складно.
Саме ці, описані вище складності, пояснюють те, що до недавнього часу практично єдиним способом опалення виробничих приміщень було повітряне опалення. Повітря з опалювального приміщення забирається вентилятором, подається на водяній або паровій калорифер і по воздуховодам подається в робочу зону. Розподіл повітря в робочій зоні здійснюється за допомогою розподільних головок або у вигляді направлених струменів. Це трохи розвантажує робочу зону від систем розводки тепла і дозволяє досягти досить рівномірного його розподілу на великих площах цеху. До переваг повітряної системи можна віднести і те, що вона легко поєднується з припливними системами вентиляції.
Але цими, не завжди очевидними достоїнствами, переваги повітряних систем опалення вичерпуються. А ось перелік недоліків міг би зайняти не один лист нашого опису. І, насамперед, до цих недоліків слід віднести теплофізичні властивості повітря, як теплоносія. Повітря володіє вкрай низькою теплоємністю (в чотири рази меншою, ніж у води). Отже, для перенесення значних теплових навантажень (а теплова навантаження лише одного середнього цеху може зрівнятися з потребою в теплі декількох житлових багатоповерхових будинків) потрібно переміщувати досить значні маси повітря. І, якщо обсяги, займані вентиляційними камерами і повітроводами, виключають з корисного використання до 5% обсягів виробничих приміщень, можна віднести до малих бід, то витрати на електроенергію, що приводить в дію вентилятори повітряних систем опалення до малих бід віднести ніяк не вдається. Адже ці витрати навіть у розрахунковому режимі роботи не поступаються витратам на теплову енергію, споживану системами повітряного опалення. А в режимах з температурою зовнішнього повітря вище розрахункової (а ці режими становлять не менше 80% тривалості опалювального періоду) перевершують їх.
Але і це ще не все. Робоча, жила зона виробничих будівель і вимагає всього 20-30% їх загального обсягу. Саме ці 20-30% об'єму будівлі і вимагають підтримки комфортних умов, необхідних для роботи персоналу. Нагрівання 70-80% повітря, що знаходиться над робочою зоною, слід віднести до прямих втрат. Але ж всім відомо, що утримати тепле повітря внизу ще нікому не вдавалося. Він неминуче буде прагнути вгору, під дах будівлі. Тому зростання температури повітря від підлоги до стелі у виробничих будівлях, обладнаних повітряними системами опалення становить 2,5°С на метр висоти. Це означає, що в будівлі висотою 12 м при середній температурі в робочій зоні 15°С повітря під дахом виявляється нагрітим до 40° С. Такий «забійний» перегрів внутрішнього повітря будівель призводить до різкого зростання теплових втрат через зовнішні огорожі, верхні перекриття, стіни, світлові прорізи та ліхтарі.
Та на цьому біди системи повітряного опалення не кінчаються.
Розподіл припливного повітря в робочій зоні здійснюється при досить високій швидкості повітря. Це призводить до протягів і зниження комфортності за рахунок збільшення виділення тепла тілом людини. Експлуатація системи повітряного опалення в нормальному режимі (без недотопа) змушує підтримувати в приміщенні завищену на 1-2°С температуру і супроводжується, як наслідок, збільшенням теплових втрат через зовнішні огорожі будівлі. Але, в даний час, багато підприємств із метою зниження витрат на опалення свідомо йдуть на «недотоп» виробничих приміщень. В цьому випадку знижується температура повітря, що подається в робочу зону, і підвищена швидкість повітря при низькій його температурі призводить до прямого переохолодження працівників. Для підтримки хоча б прийнятних умови праці, струменеві апарати розподілення повітря, повсюдно, або розгортаються вгору, вище робочої зони, або взагалі знімаються.
Таким чином, система переходить до затратному режиму роботи без будь-якого позитивного ефекту, крім збереження цієї системи від розморожування та остаточного виходу її з ладу.
Не можна сказати «доброго слова» і про керованість систем повітряного опалення особливо зараз, коли підприємства, економлячи на чому тільки можливо, намагаються знизити витрати на опалення. Якщо виключити з розгляду підприємства, що працюють в безперервному режимі у три зміни, включаючи вихідні і святкові дні, то всі інші підприємства працюють, як правило, в одну, рідше дві зміни, п'ять, а іноді чотири або три дні на тиждень. Це означає, що при роботі підприємства в одну зміну, за опалювальний період, власне робочими є не більше 1100 годин або 23% календарного часу. Всі інші 3900 годин підприємства змушені опалювати цехи, в яких ніхто не працює. При двозмінному режимі роботи підприємств, що застосовується в даний час вкрай рідко, ця цифра зростає до 2300 годин, що не перевищує 46% часу опалювального періоду. Додайте до цього часті сьогодні вимушені простої, і відразу стане зрозумілою причина, по якій багато хто, навіть відносно стабільно працюючі підприємства, просто відключають і консервують до кращих часів системи теплопостачання виробничих приміщень.
Енергетична складова собівартості продукції роздуває ціну і робить цю продукцію неконкурентоспроможною на ринку. І «винні» у цьому саме повітряні системи теплопостачання виробничих приміщень. Вони просто не в змозі ефективно знижувати власні витрати в режимах чергового опалення.
Робота служби Головного енергетика з перекладу (як правило, ручного) системи повітряного опалення в черговий режим і складна, і малоефективна. Завжди є загроза розморожування системи в разі різкого зниження температури зовнішнього повітря. Адже добові коливання зовнішньої температури 10-12°С цілком звичайні. «Затискання» витрати води через калориферную установку розбалансує систему і може призвести до розморожування та калориферної установки і внутрішніх водопроводів. Та й витрата електроенергії на привід вентиляторів таким чином не зменшити. Зниження витрати повітря приведе до бажаного зниження втрат енергії на електропривод, але підвищить температуру зворотної мережної води, а істотного зниження споживання тепла не дасть, тому що при цьому зросте температура повітря на виході з калориферів. Та й складно все це, без багаторічного досвіду експлуатаційного персоналу не обійтися. Не було б сенсу в перерахуванні всіх цих бід наших підприємств, якщо б не було можливості ефективно і повно їх вирішити. І таке рішення є.
Основні переваги систем електричного інфрачервоного (променистого опалення (ЭИО)

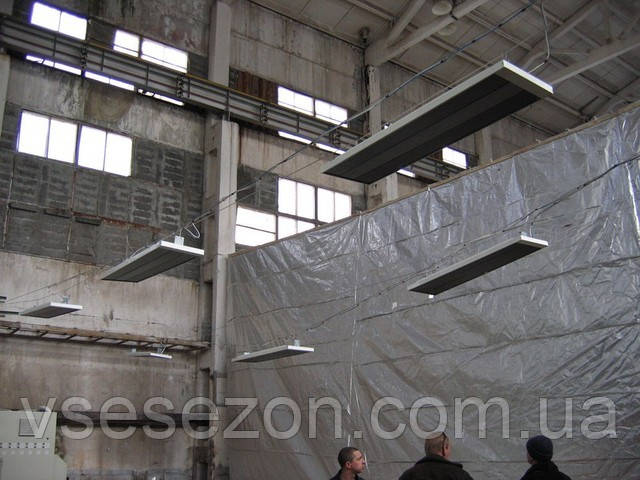

Головною відмітною особливістю електричного інфрачервоного опалення є обігрів приміщення за допомогою потоку променистої енергії теплового спектру. Потік променистої енергії, що направляється розташованими безпосередньо над обігрівається зоною променистими обігрівачами, не нагріваючи навколишній повітря, що нагріває поверхні підлоги, встановленого на обслуговуваній зоні обладнання і знаходяться в цій зоні людей. У свою чергу, підлога та обладнання, нагріваючись, конвекцією віддають акумульоване тепло навколишньому повітрю. Що ж стосується перебувають у обігрівається зоні людей, то їх комфортний стан, відповідне ступеня інтенсивності праці, підтримується не тільки за рахунок температури навколишнього повітря, як при повітряному опаленні, але ще і відображеної на них з боку обігрівачів, нагрітого підлоги та обладнання променистої енергії. Це принципова відмінність систем електричного інфрачервоного опалення від традиційних систем опалення дозволяє досягати найбільш повного для працівників стану комфорту.
Крім цього, ці відмінності приводять до ряду важливих економічних наслідків:
-
Не викликає сумніву факт, що системи повітряного опалення перегрівають верхню частину приміщення. Повернемося до будівлі з висотою перекриттів 12 м, де при середній температурі в робочій зоні 15°С, повітря під дахом виявляється нагрітим до 40° С. В тому ж самому будинку, але обладнаному системою електричне інфрачервоне опалювання «Еколайн», при тій же температурі в робочій зоні, температура під покрівлею складе 19 С. Таким чином приріст температури по висоті 0,3 С/м. Ця різниця температури повітря під дахом (21°С) призводить до зниження розрахункових теплових втрат через покрівлю виробничого приміщення приблизно на 35%. Якщо до цього додати 22% зниження втрат через верхній пояс стін по периметру будівлі, то загальне зниження розрахункових теплових втрат складе 30% порівняно з втратами такого ж будівлі, але обладнаного повітряною системою опалення. Це, в свою чергу, призведе до зниження річних витрат тепла на систему опалення приміщення на 45%. І це без урахування зниження теплових втрат з повітрям, видаленого системами загальнообмінної вентиляції, адже витяжні пристрої цих систем розташовуються, як правило, саме на покрівлях виробничих будівель. Важко переоцінити роботу систем електричне інфрачервоне опалення БІЛЮКС, ТеплоV, Геліос (ЕКОЛАЙН, ИКОЛАЙН, РРЗ, ТЕПЛИЙ ПРОМІНЬ, БЕЛОМО, Horwin) в багатоярусних складських приміщеннях, де зберігання продукції піддано суворим температурним допусками.
-
Іншим наслідком, що випливають із специфіки електричне інфрачервоне опалення БІЛЮКС, ТеплоV, Геліос (ЕКОЛАЙН, ИКОЛАЙН, РРЗ, ТЕПЛИЙ ПРОМІНЬ, БЕЛОМО, Horwin), є те, що задані комфортні умови перебування людини в робочій зоні досягаються при меншій температурі навколишнього повітря. Пояснюється це тим, що на відміну від традиційних систем опалення, де енергетичний баланс з тілом людини набуває тільки навколишній повітря, у системах променистого опалення стан комфорту складається з поверхні тіла людини і падаючого на нього променистого потоку. Чим вище інтенсивність променевого потоку, тим нижче комфортна температура навколишнього повітря. Ця особливість добре відома гірськолижникам, не упускающим випадку позасмагати під сонячними променями серед засніжених гірських вершин, не дивлячись на те, що температура навколишнього повітря значно нижче нульової позначки. Тому для того, щоб пересуваючись з тіньової зони цеху в зону променистого потоку, людина не відчув навіть швидкоплинного відчуття холоду, допускається зниження підтримуваної в приміщенні температури повітря не більше ніж на 4°С. Але і цього зниження температури цілком достатньо, щоб розрахункові теплові втрати будівлі знизилися на 10%. А це тягне за собою річну економію тепла на обігрів будівлі ще на 20% понад тієї, що вказана вище.
-
Після впровадження електричне інфрачервоне опалення система загальнообмінної вентиляції, поєднана з системою повітряного опалення, звільняється від величезних витрат рециркулюючого повітря, обслуговуючого власне систему опалення. Знижується і температура припливного повітря. Все це разом узяте дозволяє, не змінюючи існуючих повітроводів, знизити в кілька разів швидкість руху припливного повітря в розподільних каналах. У свою чергу, пропорційна квадрату швидкості втрата напору в повітроводах, напряму веде до зниження витрат на привід вентиляторів як мінімум в два-три рази.
-
Використання більш дорогої електроенергії в електричне інфрачервоне опалення БІЛЮКС, ТеплоV, Геліос (ЕКОЛАЙН, ИКОЛАЙН, РРЗ, ТЕПЛИЙ ПРОМІНЬ, БЕЛОМО, Horwin) призводить до непорівнянної економії при експлуатації останніх. Працюючи в режимі автоматичного управління і маючи мінімальну інерційність процесу управління, електричне інфрачервоне опалення здатні з високою точністю витримати заданий температурний режим в опалювальному приміщенні. Вони легко, без участі персоналу, переходять в режим чергового опалення і, в лічені хвилини, самостійно повертаються з чергового опалення в робочий режим. Так предприятие, работающее 5 дней в неделю, только за счет перевода системы в режим дежурного отопления во внерабочее время, выходные и праздничные дни, сэкономит за год 44% электроэнергии. При двусменной работе экономия будет меньше, но все равно составит 31%. Если представить, что тот же эффект мы вознамеримся получить за счет утепления наружных ограждений производственных корпусов, то капитальные вложения, затраченные на это разумное мероприятие, значительно перекроют затраты на внедрение системы местного электрическое инфракрасное отопление «Билюкс». Використання дешевого нічного тарифу за електроенергію з використанням днем акумульованого тепла і роботою електричне інфрачервоне опалювання «Еколайн» в режимі підтримки заданої температури дає від 30 до 60% додаткової економії витрат на опалення.
-
З точки зору витрат на впровадження електричне інфрачервоне опалення БІЛЮКС, ТеплоV, Геліос (ЕКОЛАЙН, ИКОЛАЙН, РРЗ, ТЕПЛИЙ ПРОМІНЬ, БЕЛОМО, Horwin) вигідно відрізняється відсутністю необхідності в прокладанні дорогих теплотрас або газопроводів. Так як в промислових цехах, як правило, підведені надлишкові електричні потужності, то переглянути електричну розводку не представляє труднощів. Монтаж системи виконується без порушення виробничого циклу, втім як і демонтаж, нарощування або зменшення її потужності. Система швидко входить в режим, може бути скільки завгодно довго відключена, головне — їй не загрожує розморожування. Що ж стосується витрат на ремонт і обслуговування, то порівняно з повітряними системами опалення при централізованій розводці теплоносія, чиї витрати становлять 20-40% від загальних витрат, електричне інфрачервоне опалення вимагають тільки періодичних оглядів контактних груп.
Обігрів приміщень
Традиційне (конвективне) опалення. В першу чергу прогрівається повітря, який піднімається вгору, тобто теплова енергія витрачається на очевидно даремний для людини нагрівання повітря під стелею.
Електричне інфрачервоне опалення. Температура Тена підібрана так, що поверхня пластини, звернена до підлоги, нагрівається до 250С. При такій температурі 90% енергії перетвориться в потік теплових променів, а 10% йде на прямий нагрів повітря, дотичного з пластиною. Теплові промені безперешкодно проходять крізь повітря, не нагріваючи його, і нагрівають безпосередньо підлогу і предмети, від яких в свою чергу нагрівається повітря. Піднімаючись до стелі, він трохи остигає, при цьому на рівні голови, що стоїть температура повітря виявляється на 1-2С нижче, ніж у підлоги.
