Інструкція з монтажу теплої плівкової підлоги під ламінат, паркетну дошку, лінолеум, килимин

Інструкція з монтажу теплої плівкової підлоги під ламінат, паркетну дошку, лінолеум, килимин
Ви зробили прекрасний вибір і придбали інфрачервону  нагрівальну плівку виробництва Південної Кореї. Низькотемпературне опалення всієї площею оптимальніше з погляду прогрівання приміщення, ніж точкове радіаторне опалення, у якому температура теплоносія в кілька разів вища. Променева енергія, що йде від теплої підлоги, забезпечує рівномірніший розподіл тепла та створює сприятливий мікроклімат. Ходити теплою підлогою комфортно. «Тримай ноги в теплі» — пам'ятаємо ми з дитинства. Але щоб тепла підлога тішила комфортним теплом і затишком довгі роки, потрібно зробити його укладання правильним.

ВСТАНОВЛЕННЯ СИСТЕМИ ПЛЕНОЧНОГО НАГРІВАЛЬНОГО ПОЛА ПІД ЛАМІНАТ, ПАРКЕТНУ ДОСКУ, ЛІНОЛЕУМ, КОВРОЛІН



НЕОБХОДИМНІ МАТЕРІАЛИ ДЛЯ КОЛОДКИ ПІД ВСІ ВИДИ ПОКРИТТЯ:



Можна придбати в нас:

1. Плівка нагрівальна карбонова (інфрачервоний плівковий нагрівач — ІНО);

2. З'єднувальні кліпси (один комутаційний комплект містить 2 кліпси);

3. Скотч на бітумній основі. Один комутаційний комплект містить 25х5 см скотчу, який потрібно розрізати на 6 шматків. З них:  4 шт. розміром 4,5х5 см  для ізоляції з'єднання кліпс і 2 шт. для ізоляції торця мідної шини (лінії відрізу з іншого боку);

4. Терморегулятори необхідної потужності з датчиком температури.

Матеріали, які необхідно придбати самостійно:

5. Електричний дріт, за схемою монтажу та з урахуванням максимального навантаження (мідь, мінімальним перерізом 1,5 мм2);

6. Теплоізоляційний матеріал (утеплювач) під нагрівач:

  • Універсальні утеплювачі для всіх типів покриттів: пінополістирол екструдований (SobraIZOL), технічний корок, рідка композитна система типу «Тезолат», «Керамоізол», «Корунд».
  • Будь-який інший теплоізолятор, який може бути використаний разом із системами нагрівання підлоги для легких покриттів (ламінат, лінолеум): пенополиэтилен або ізолон ламінований.





Пінополістирол екструдований                    Пробка технічна                    Ізолон ламінований



ЗАБОРОНЕНО використання теплоізоляційних матеріалів із металевим покриттям  (алюмінієвою фольгою)!!!

     Утеплювач необхідний для запобігання втраті тепла вниз. Потрібно домогтися, щоб тепло максимально ширяло вгору. Це дає змогу тримати температуру теплоносія нижче та економить енергоресурси.

     Якщо внизу опалюване приміщення — можна встановлювати утеплювач до 30 мм. Якщо внизу неопалювана приміщення, підвал або ґрунт, то застосовується товстіший шар утеплювача, навіть до 100 мм. Але на практиці найчастіше небажано збільшувати товщину стяжки навіть на 10 мм. Тоді традиційно застосовують 3-5 мм шар пінополіетилену або ізолону ламінованого. Пінополіетилен (ізолон) здатний ефективно працювати як утеплювач, а ламіноване покриття відбивати тепло;

7. Поліетиленова плівка завтовшки від 0,1 мм (пароізоляція);

8. У деяких випадках за великих потужностей можуть знадобитися придбати контактори.

Необхідні інструменти: Викрутка, пасатижі (або спец. інструмент для обтискання контактів), кусачки, електричний тестер, монтажний ніж, ножиці, молоток та ін.

ПОРЯДОК МОНТАЖУ

1. Скласти план розміщення системи обігрівання підлоги смугами.

     Для основного нагрівання необхідно покласти від 60-70%, для комфортного — від 40% плівкового нагрівача від загальної корисної площі підлоги (за винятком нерухомих об'єктів без ніжок, тобто меблі, стаціонарні декоративні конструкції, кухня, побутова техніка тощо), за периметром приміщення може робитися відступ 10-40 см. Важливо розуміти, що в тонких покриттях для рівномірності нагрівання не варто робити проміжок між смугами понад 5 см, оскільки до. теплим буде тільки зона підлоги, що гріється, інша частина буде холоднішою.

НЕ ДОПУСКАЄТЬСЯ перекриття або накладення плівки на плівку.
Допускається накладення країв плівки без нагрівача.



 Планувати розміщення ІПО треба з урахуванням того, що плівка ріжеться за секціями по лінії відрізу. Довжина кожної секції  25 см.

2. Розрахувати потужність системи обігрівання, необхідну кількість терморегуляторів, перевірити силові можливості електромережі.

    Електричний розрахунок: максимальна потужність ІПО становить 232 Вт/м2, з огляду на загальну кількість необхідного ІПО обчислюється сила струму за формулою:

    I = Р /U, де I — сила струму, Р — потужність ІПЕ, U — напруга електромережі.

   Величину сили струму необхідно знати для підбору необхідного перерізу електричного дроту, вибору моделі терморегулятора та визначення відповідності штатної електропроводини силовим навантаженням.

Приклад розрахунку. Об'єкт: кухня-столова загальною площею 20 м2. Покриття підлоги — ламінатна дошка. Тип опалення — основне. За винятком кухонних меблів, м'яких меблів, побутової техніки, а також відхилень за периметром, загальна площа плівки, яку необхідно буде встановити в цьому приміщенні, становить, орієнтувати, 14 м2. Отже, загальна максимальна потужність системи становитиме:

   Для нагрівача потужністю 220-232 Вт/м2                          Для нагрівача потужністю 160 Вт/м2

       Р = 14 м2 х 232 Вт/м2 = 3250 Вт                                          Р = 14 м2 х 160 Вт/м2 = 2240 Вт

       I = Р / U = 3250 Вт / 220 В = 14,8 А                                       I = Р / U = 2240 Вт / 220 В = 10,2 А

                                                        Рекомендації щодо цього об'єкта:

   переріз ел. дроту, мідь — 1,5 (рекоменд. 2,0) мм2;    переріз електричного дроту, мідь — 1,5 мм2;

   мінімальна потужність терморегулятора — 3 кВт.     хв потужність терморегулятора — 3 (реком.-4) кВт.

Для довідки:

   Максимальна рекомендована кількість плівкового нагрівача потужністю 220 Вт/м2, який можна під'єднати до наявних на ринку терморегуляторів: 3 кВт = 13 м2; 4 кВт = 17 м2; 6 кВт = 25 м2.

   Якщо необхідна площа ІПО більше зазначеної в таблиці, необхідно використовувати потужніші терморегулятори або вводити нестандартні інженерні рішення, наприклад, встановлювати кілька терморегуляторів або ж під'єднати через контактор.

3. Визначити точку під'єднання до загальної електромережі. Облаштувати місце монтажу терморегулятора, монтаж дротів і датчика температури підлоги. Терморегулятор може бути встановлений на стіні в найзручнішому для користувачів місці. Бажане місце — у електричних розеток, до яких можна здійснити приховане стаціонарне під'єднання, або під'єднувати до розетки за допомогою шнура. Водночас необхідно обов'язково враховувати наявність додаткового обладнання, яке просочене від цієї електричної розетки.

    Електричні дроти та дроти датчика температури можна заховати в стінці або закрити декоративним коробом для електропроводки. Системи потужністю понад 2,5-3,0 кВт рекомендується під'єднувати через окремий автоматичний вимикач.

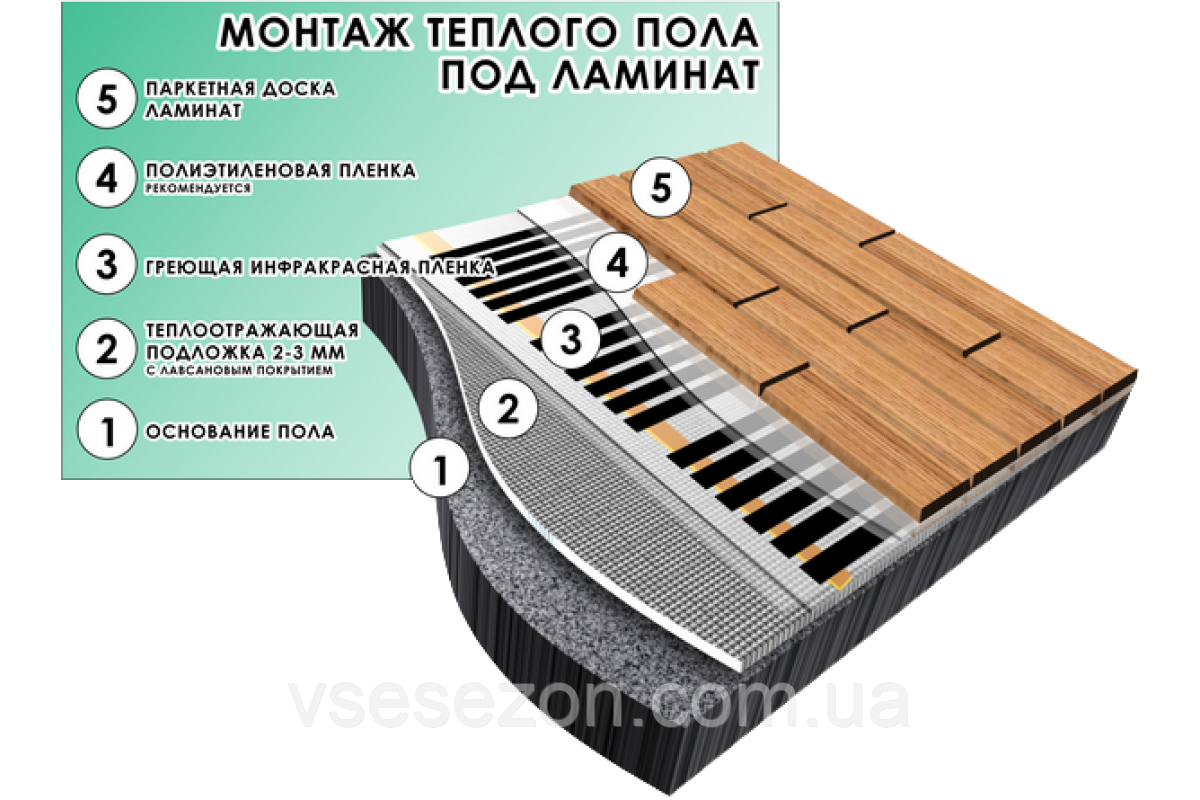

4. Очистити й підготувати підлогу (1), викласти по всій поверхні гідроізоляцію (2) і теплоізоляцію (3). Гідроізоляція потрібна під час монтажу на перших поверхах, у сирих приміщеннях. Розрізати плівку (4) згідно з планом, викласти на теплоізоляцію та закріпити за допомогою клейкої стрічки. Укласти зверху ламінат (5) або інше легке покриття.



ЗАПРЕЩАЕТСЯ фіксувати скотчем нагрівач на всьому периметрі.
Досить просто зафіксувати її в декількох місцях. Краще використовувати двосторонній скотч.

    Стать має бути рівною, ретельно очищеною від бруду, каміння та води.

    Теплоізолятор будь-який, придатний для використання в системах теплих підлог, товщина від 4 мм.

    Плівка монтується мідними струмопровідними стрічками вниз. Викладати ІПО бажано за довжині приміщення — чим більше цілих смуг плівки, тим менше місць з'єднання й електричних дротів.

    АЛЕ! Потрібно враховувати максимально допустиму довжину одного відрізка (затятіть у продавців).

    Планувати місця з'єднання треба так, щоб місця монтажу контактів і дротів були розташовані поруч зі стінкою, бажано, під або поруч із плінтусом.

Повторим. Категорически ЗАПРЕЩЕНО! Накладати плівку одна на одну або перехрещувати її!



5. За допомогою контактних кліпсів здійснюються електричні з'єднання мідних струмопровідних стрічок з електричними дротами згідно з електричною схемою (див. малюнок).

УВАГА!
  • Одна половинка конектора має розташовуватися всередині ІПО, друга зовні на медной шине.
  • Під'єднання плівкового нагрівача до електричної мережі відбувається паралельно! Усі смуги приєднуються до мережі (через терморегулятор) паралельно!
  • Розміщуйте дроти так, щоб пучки дротів проходять під плінтусом. Допускається утоплення одиничних дротів у прорізі, у тепловідбивному матеріалі.





6. Місця з'єднань, контрактні кліпси та незалучні кінці мідних струмопровідних стрічок ретельно ізолюються за допомогою бітумної ізоляції. Один комутаційний комплект містить 25х5 см скотчу, який потрібно розрізати на 6 шматків. З них: 4 шт. розміром 4,5х5,0 см — для ізоляції з'єднання кліпс і 2 шт. для ізоляції торця мідної шини (лінії відрізу з іншого боку).

7. У разі зайвої товщини контактної групи, в підлозі (1) або в теплоізоляторі (3) робляться відповідні заглиблення. Дроти фіксуються клейкою стрічкою типу Scotch. Під нагрівальною плівкою за допомогою клейкої стрічки монтується температурний датчик.



8. Після завершення всіх робіт із під'єднання здійснюється контроль місць ізоляції та під'єднання монтажних дротів, тестером контролюється омічний опір системи, здійснюється перевірка функціонування ІПЗ під'єднанням до електромережі на 15-20 хв.

9. Зверху плівка накривається гідроізоляцією (2) з перекриттям 30-40 см. Стики заклеюються скотчем.

10. Потім укладається кінцеве покриття (5) підлоги (ламінат, лінолеум, килимролін тощо).

11. Під час укладання теплої підлоги під лінолеум рекомендується додатково зверху гідроізоляції укласти фанеру або ДВП.

     Під час експлуатації нагрівальної плівки треба запобігати механічним пошкодженням системи будь-якими предметами, а також уникати появи поверхні плівки з-під покриття підлоги.



МЕРИ БЕЗПЕКИ ТА УСОВА ЗБЕРІГАННЯ НАГРІВНОЇ ПЛЕНКИ

УВАГА! Нагрівальна плівка є електричним приладом, яким можна користуватися тільки в разі встановлення під відповідне покриття підлоги.

 Зберігати нагрівальну плівку до моменту її монтажу необхідно в приміщенні з вологістю повітря до 70% за температури 10-50 °C.

ЗАПРЕЩАЕТСЯ потрапляння вологи, будь-яких рідин або інших речовин на місця розрізу нагрівальної плівки та безпосередньо на поверхню плівки.

ПЕРЕМОГАЙТЕ фізичного пошкодження ламінованого покриття нагрівальної плівки, перегину або зайвого скручування рулону плівки.

ЗАПРЕЩАЕТСЯ розрізати плівку в невстановлених місцях (не по лінії відрізу).

РЕКОМЕНДУЄТЬСЯ всі роботи, пов'язані з монтажем і під'єднанням нагрівальної плівки до електромережі, проводити силами професійних фахівців.

ЗАПРЕЩАЕТСЯ монтувати плівку в приміщеннях, де є безпосередній контакт нагрівальної плівки з водою й приміщеннях із вологістю повітря понад 80%.

ЗАПРЕЩАЕТСЯ накривати плівку та змонтовану на неї підлогу об'ємними ізоляторами тепла (великі м'які іграшки, дуже ворсисті килими, товсті матрацці тощо) або штучно нагрівати плівку іншими нагрівальними приладами.

ЗАПРЕЩАЕТСЯ використовувати інші матеріали для з'єднання нагрівальної плівки з електричними дротами та ізоляції цих сполук.

НЕ РЕКОМЕНДУЄТЬСЯ використовувати плівку не за призначенням.
