Монтаж нагрівальної плівки на стіну

Все про монтажу ІЧ плівки в стіну

    Встановлення плівкової теплої підлоги In-therm, Enerpia та інших можлива як на горизонтальні поверхні (пол), так і на вертикальні (стіни). Монтаж на вертикальні поверхні відбувається через кріплення нагрівальної плівки на стіну під гіпсокартон.

    НЕОБХОДИНІ МАТЕРІАЛИ ДЛЯ УКЛАДКИ НАГРІВАЛЬНИЙ ПЛЕНКИ

    Матеріали, які можна придбати в нас:

1. Плівка нагрівальна карбонова (інфрачервоний плівковий нагрівач — ІНО).
2. З'єднувальні кліпси (один комутаційний комплект містить 2 кліпси).
3. Скотч на бітумній основі. Один комутаційний комплект містить 25х5 см скотчу (розріжте на 6 шматків: 4 відрізки по 4,5 см і 2 відрізки 3,5х5 см).
4. Терморегулятори необхідної потужності з датчиком температури.

    Матеріали, які необхідно придбати самостійно:

1. Електричний дріт, за схемою монтажу та з урахуванням максимального навантаження (мідь, мін. перерізом 1,5 мм²);
2. Теплоізоляційний матеріал (утеплювач) під нагрівач: або універсальні утеплювачі для всіх типів покриттів: пінополістирол екструдований (SobraIZOL), технічний корок,  пенополиэтилен,  ізолон ламінований; або будь-який інший теплоізолятор, який може бути використаний разом із системами обігрівання «тепла підлога», завтовшки від 4 мм;

     ЗАПРЕЩАЕТСЯ використання теплоізоляційних матеріалів із металевим покриттям (алюмінієвою фольгою)!!

     Утеплювач необхідний для запобігання втраті тепла. Потрібно домогтися, щоб тепло максимально розповсюджувалося в кімнату. Це дає змогу тримати температуру теплоносія нижче та економить енергоресурси.

     3. Поліетилен (0,2 мм);

     4. У деяких випадках за великих потужностей можуть знадобитися придбати контактори.

     Необхідні інструменти: отвіртка, пасатижі (можна спец. інструмент для обтискання контактів), кусачки, електричний тестер, монтажний ніж, ножиці, молоток та ін.

ПОРЯДОК МОНТАЖУ НАГРІВНОЇ ПЛЕНКИ НА СТИНУ

    Перед монтажем нагрівальної плівки на стіну,  потрібно знати таке:

• Нагрівальна плівка має бути встановлена не в горизонтальному, а  вертикальним напрямком.
• Електричні дроти під'єднуються з верхнього боку нагрівальної плівки.
• Датчик температури підлоги встановлюється також із верхнього боку нагрівальної плівки.
• Стіна має бути рівною, ретельно протертим від вологи та ін.

    1. Скласти план розміщення системи плівкового обігрівання смугами.

 Планувати розміщення ІПО треба з урахуванням того, що плівка ріжеться за секціями по лінії відрізу. Довжина кожної секції 25 см.

Необхідно зробити відступ периметром стіни 10-40 см.

Для рівномірності нагрівання не варто робити проміжок між смугами понад 5 см, т. к. теплим буде тільки зона, що гріється, інша частина буде холоднішою.

НЕ ДОПУСКАЄТЬСЯ перекриття або накладення плівки на плівку. Допускається накладення країв плівки без нагрівача.

    2.  Розрахувати потужність системи обігрівання, необхідну кількість терморегуляторів, перевірити силові можливості електромережі.

Електричний розрахунок: максимальна потужність ІПО становить 232 Вт/м², з огляду на загальну кількість необхідного ІПО обчислюється сила струму за формулою:

I  = Р/U, де I — сила тока, Р  — потужність ІП, U  — напруга електромережі.

Величину сили струму необхідно знати для підбору потрібного перерізу електричного дроту, вибору моделі терморегулятора та визначення відповідності штатної електропроводини силовим навантаженням.

Приклад розрахунку: об'єкт —  зовнішня стіна кімната загальною площею 18 м².  Загальна максимальна потужність системи для плівкового нагрівача потужністю 220-232 Вт/м² становитиме:

 Р = 18 м² х 232 Вт/м² = 4176 Вт

 I = Р / U = 4640 Вт / 220 В = 21,9 А

Рекомендації щодо цього об'єкта: переріз ел. дроту, мідь — 2,5  мм²; хв. потужність терморегулятора  —  4 (реком. 5) кВт.

Для довідки: Максимальна рекомендована кількість плівкового нагрівача потужністю 220 Вт/м², який можна під'єднати до наявних на ринку терморегуляторів: 3 кВт = 13 м²; 4 кВт = 17 м²; 6 кВт = 25 м². Якщо необхідна площа ІПО більше зазначеної в таблиці, необхідно використовувати потужніші терморегулятори або вводити нестандартні інженерні рішення, наприклад, встановлювати кілька терморегуляторів або під'єднати через контактор.

    3. Визначити точку під'єднання до загальної електромережі. Облаштувати місце монтажу терморегулятора, монтаж дротів і датчика температури підлоги. Терморегулятор може бути встановлений на стіні в найзручнішому для користувачів місці. Бажане місце — у електричних розеток, до яких можна здійснити приховане стаціонарне під'єднання, або під'єднувати до розетки за допомогою шнура. Водночас необхідно обов'язково враховувати наявність додаткового обладнання, яке просочене від цієї електричної розетки. Електричні дроти та дроти датчика температури можна заховати в стіні або закрити декоративним коробом для електропроводки. Системи потужністю понад 2,5-3 кВт рекомендується під'єднувати через окремий автоматичний вимикач.

    4. За допомогою контактних кліпсів здійснюються електричні з'єднання мідних струмопровідних стрічок з електричними дротами згідно з електричною схемою (див. малюнок нижче).

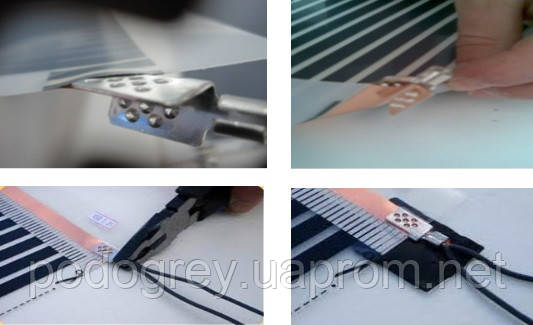

УВАГА!  Одна половинка конектора має розташовуватися всередині ІПО, друга зовні на мідній шині, см. малюнок нижче:

Під'єднання плівкового нагрівача до електричної мережі відбувається паралельно! Усі смуги приєднуються до мережі (через терморегулятор) паралельно!

Пучки дротів ховаються в пластиковий декоративний короб для укладання кабелю. Допускається утоплення одиничних дротів у прорізи, у тепловідбивному матеріалі.

   5. Місця з'єднань, контрактні кліпси та незалучні кінці мідних струмопровідних стрічок ретельно ізолюються за допомогою бітумної ізоляції. У комплекті постачання є відрізок 25х5 см цієї ізоляції. Необхідно розрізати його на 6 відрізків: 4 відрізки по 4,5 см і 2 відрізки 3,5х5 см.

У разі зайвої товщини контактної групи, у стіні або в теплоізоляторі робляться відповідні заглиблення. Дроти фіксуються клейкою стрічкою типу Scotch.

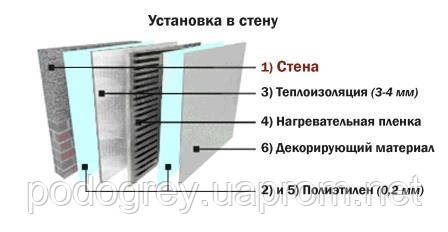

    6.  Підготувати стіну (Див. малюнок нижче за пункт (1));  розташувати на всій поверхні гідроізоляцію (2) і теплоізоляцію (3);  Підготувати плівку (4). Згідно з планом розрізати й укласти плівку на теплоізоляцію, закріплюючи її за допомогою дюбелів уздовж ліній відрізу (вільними від карбонових смуг).

Потрібно знати у разі  укладці нагрівальної плівки! Плівка монтується мідними струмопровідними стрічками до стіни.

Потрібно враховувати максимально допустиму довжину одного відрізка (залучайте в продавців).

Категорически ЗАПРЕЩЕНО! Накладати плівку одна на одну або перехрещувати її!

    7. Після завершення всіх робіт із під'єднання здійснюється контроль місць ізоляції та під'єднання монтажних дротів, тестером контролюється омічний опір системи, здійснюється перевірка функціонування ІПЗ під'єднанням до електромережі на 15-20 хв.

    8. Зверху плівка накривається гідроізоляцією (див. малюнку вище пункт (5)) з перекриттям 30-40 см. Стики заклеюються скотчем.

    9. Потім укладається кінцеве покриття — гіпсокартон (інший декорувальний неметалевий матеріал) см. на малюнку вище пункт (6)

           Під час експлуатації нагрівальної плівки треба запобігати механічним пошкодженням системи будь-якими предметами, а також уникати появи поверхні плівки з-під декоративного покриття стіни.

      Увага: термодатчик встановлюється між нагрівальною й тепловідбивною плівкою, для правильності передавання заданих температурних параметрів. Під час встановлення потрібно закріпити його за допомогою скотчу або ін. матеріалів навпроти грівальної карбонової смуги. На тому місці, де буде кріпитися термодатчик можна зробити невелике заглиблення в теплоізоляторі.
